Descripción de Producto
24kV en el interior de Gas SF6 desconector de interruptor de aislamiento
General
SC6-24 SF6 Interruptor de ruptura de carga, tableros de distribucióN con la tensióN nominal de 12KV/24/KV/36/KV, aprobada con gas SF6 como un anuncio de extincióN de arco de medio de aislamiento, incluyendo las tres de los contactores de conmutacióN y la desconexióN y a la tierra, y es characteistic en su pequeñO volumen, su cóModa instalacióN y operacióN y su gran adaptabilidad con los alrededores.
SC6-24 SF6 y el interruptor de ruptura de carga RL-24D de SF6 el interruptor de carga, ademáS de la combinacióN de fusibles canfunctionto equipmentsfor controlthe proteger y suministro de energíA eléCtrica y subestaciones transformadoras especialmente adecuada para la red de anillo de cable armario armario de la rama y la distribucióN de la subestacióN de conmutacióN.
SC6-24 SF6 y el interruptor de ruptura de carga RL-24D el interruptor de carga, ademáS de la combinacióN de fusibles cumplen conlas normas de GB3804-1990, IEC60256-1,1997, GB16926, IEC60420 etc...
Entorno de servicio
A) La temperatura del aire
Maximumtemperature:+40ºC;Minimumtemperature:-5ºC.
B) humedad
El promedio mensual de la humedad 95%;Humedad promedio diario de un 90%.
C) de altitud sobre el nivel del mar
Altitud máXima de instalacióN:2500m.
D) el aire ambiente aparentemente no contaminada por el corrosivo y gases, vapores inflamables, etc.
E) no-violentos frecuentes temblores.
Nota:Para cortocircuito hora y pico de corriente se basa en Fuseplus combinacióN.
Datos téCnicos
| No | El tema | Unidad | El paráMetro |
| 1 | La tensióN nominal | KV | 24 |
| 2 | Frecuencia | Hz | 50/60 |
| 3 | Corriente nominal | Un | 630/800 |
| 4 | Wet 1min la frecuencia de alimentacióN TensióN de ruptura Secar | KV | 50 60 |
| 5 | Rayo tensióN no disruptiva | KV | 125/150 |
| 6 | Corriente nominal de corto circuito romper (pico) | KA | SegúN CB y fusible |
| 7 | Activeload nominal y cerrar el circuito de corriente rompiendo | Un | 630 |
| 8 | Corriente nominal de la transferencia | Un | 1200 |
| 9 | Corriente nominal de corto circuito haciendo (pico) | KA | 40 |
| 10 | Cable nominal (líNea) carga rompiendo actual | Un | 50 Y 10 |
| 11 | Carga de rotura de cable de corriente en el problema de masa | Un | 20 |
| 12 | Corriente nominal de resistir (pico) | KA | 40 |
| 13 | Poco tiempo de soportar la corriente (2s) | KA | 25 |
| 14 | La vida mecanismo | Veces | 2000 |
Las dimensiones de esquema

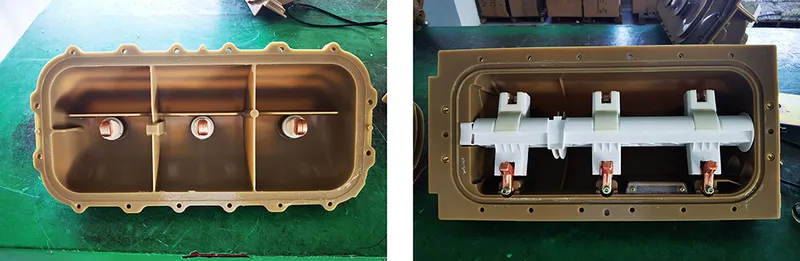

Producto terminado y la líNea de produccióN
El embalaje
