Ek6 Interruptor de puesta a tierra de alta tensión interior
1) Descripción
Los interruptores de puesta a tierra de la serie EK6 se determinan para la instalación en interiores y ajustarse a las necesidades de IEC 62271-102. Están equipados con snap-mecanismos de funcionamiento de acción positiva para el cierre de alta velocidad y suficientemente dimensionados para llevar a cabo una potencia nominal de corto-circuito de corriente cuando cerrado bajo carga. La velocidad de la acción de complemento el cierre de funcionamiento es independiente de los controles.
Los interruptores de puesta a tierra de los kits se suministran con un Pre-ensambladas parte activa y puesta a tierra con tacts correspon ding suministra suelto. En el puesto correcto ación de estas piezas en un Panel de cuadros de control se traduce en un Funcionamiento del interruptor de puesta a tierra.
Pruebas de rutina a la IEC 62271-102 arco para llevarse a cabo en el sitio en consecuencia.
2) Datos técnicos
| Interruptor de puesta a tierra | Polo de la cen-tres | El peso | La tensión nominal | Impulso nominal tensión de ensayo | Corriente nominal de corto tiempo | El circuito de corta duración nominal | Corriente nominal de corto circuito de alimentación (con diferentes direcciones) | |
| Típ. | P (mm) | Kg. | U(Kv) | UI (kV) | Ith(kA) | Tth (s) | El IMA (kA) | El IMA (kA) |
| EK6-R-1208-Z-150 | 150 | 111) | 12 | 75 | 31.5 | 3 | 65 | 80 |
| EK6-R-1208-P-150 | 150 | 111) | ||||||
| EK6 - 1208 - 210 | 210 | 121) | ||||||
| EK6 -1208 - 275 | 275 | 131) | ||||||
| EK6 -1208 - 150 | 150 | 13 | ||||||
| EK6 - 1208 - 210 | 210 | 14 | ||||||
| EK6 - 1208 - 275 | 275 | 16 | ||||||
| EK6 - 1212 - 210 | 210 | 31 | 40 | 3 | - | 120 | ||
| EK6 - 1212 - 275 | 275 | 31 | 50 | 1 | - | 120 | ||
| EK6 -2406 - 210 | 210 | 12 | 24 | 125 | 25 | 3 | 50 | 63 |
| EK6-R-2406-Z-210 | 210 | 12 | ||||||
| EK6-R-2406-P-210 | 210 | 12 | ||||||
| EK6 - 2406 - 275 | 275 | 14 | ||||||
| EK6 - 2406 - 210 | 210 | 14 | ||||||
| EK6 - 2406 - 275 | 275 | 16 | ||||||
| EK6 - 2406 - 210 | 210 | 14 | 25 | 3 | - | 63 | ||
| EK6 - 2406 - 275 | 275 | 16 | ||||||
3) Estructura y función
Los interruptores de puesta a tierra de la serie EK6 tienen tres pares de hojas de masa que se encuentran en el eje de funcionamiento y se puede mover libremente. Los pares de hojas de puesta a tierra están conectados eléctricamente entre sí por un Puente de cortocircuitos y potencial de tierra a los soportes de apoyo por dos conductores de cobre trenzado. Las palancas de controlador y cambiar los muelles situado entre los soportes de rodamientos se utilizan para transmitir la fuerza durante el proceso de cambio. La fijación de la parte activa en un Panel de cuadros rígidos torsionally pared o en el travesaño le proporciona la estabilidad necesaria.
Los contactos a tierra diseñado para adaptarse al tipo de interruptor correspondiente para atornillarse al conductor bares compatible con las piezas aislantes adecuados, por ejemplo, los aislantes pintype o transformadores de corriente, en el lado opuesto y paralelos entre sí, y la posición ajustada hasta que cumple con los que aparecen en el dibujos dimensionales.
El interruptor de puesta a tierra tiene un Mecanismo de cierre de acción rápida que funciona independientemente de la rotación del eje de transmisión. La velocidad de conmutación y el par logrado en este proceso son independientes de las acciones del mecanismo de funcionamiento.
En el proceso de apertura, en contraste, el alternar los muelles no tienen ningún efecto sobre la velocidad de ponerse en contacto con la separación. Un Anillo de palanca o adecuado el mecanismo de funcionamiento manual o motorizado con el par necesario para el tipo de interruptor y un ángulo de funcionamiento 90° puede estar equipado para el funcionamiento del interruptor.
Nota:
Los interruptores de puesta a tierra siempre abierta girando hasta el tope.
Los interruptores de puesta a tierra también puede ser equipado con un interruptor auxiliar para fines de la anunciación.

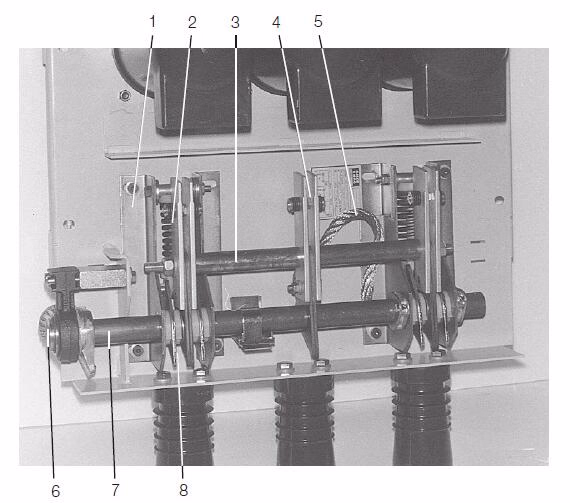

Figura 1: Ejemplo de la parte activa de una puesta a tierra switchmounted Panel de cuadros en una partición, se muestra en la posición abierta.
1) El soporte de rodamiento
2) Cambiar la primavera
3) Puente de cortocircuitos
4) par de hojas de masa
5) Conductor Eathing
6) mecanismo de engranaje cónico (no pertenecientes al interruptor de puesta a tierra)
7) el eje de accionamiento
8) Palanca de conductor
Atención:
